PTP-tjekker

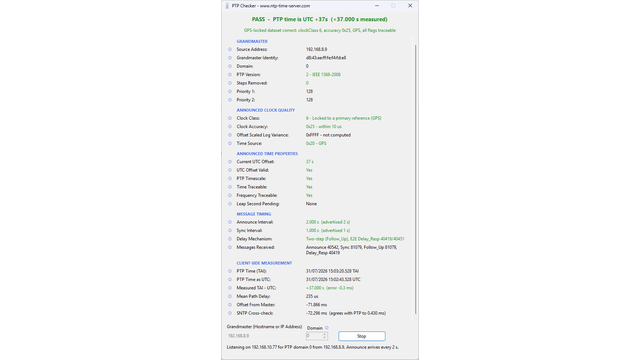

Værktøjet genererer en fuldstændig rapport om din grandmaster, herunder den annoncerede urklasse, urnøjagtighed og tidskilde, de annoncerede tidsegenskaber, meddelelsestimingen samt den målte forskydning og stiforsinkelse set fra klientens synsvinkel.

Hver aflæsning krydstjekkes mod en uafhængig SNTP-forespørgsel, så du kan bekræfte, at PTP-tidsskalaen rent faktisk kører med den korrekte forskydning i forhold til UTC.

Grandmaster:

• Kildeadresse : Den IP-adresse, som Announce-meddelelserne faktisk ankommer fra.
• Grandmaster-identitet : Grandmasterens uridentitet på otte byte, som normalt er afledt af dens MAC-adresse.
• Domæne : PTP-domænenummeret fra 0 til 255. Hvert domæne er et selvstændigt tidssystem på det samme netværk.
• PTP-version : Den anvendte version af protokollen. Version 2 er IEEE 1588-2008.
• Steps Removed : Antallet af boundary clocks mellem klienten og grandmasteren. Nul betyder, at grandmasteren høres direkte.
• Prioritet 1 : Det første afgørende kriterium i best master clock-algoritmen, fra 0 til 255. Lavere værdier vinder. Standardværdien er 128.
• Prioritet 2 : Det sidste afgørende kriterium i best master clock-algoritmen, fra 0 til 255. Lavere værdier vinder. Standardværdien er 128.

Annonceret urkvalitet:

• Urklasse : Angiver, hvordan grandmasteren i øjeblikket er sporbar til en reference.
  • 6 : Låst til en primær reference såsom GPS.
  • 7 : I holdover efter tidligere at have været låst til en primær reference.
  • 13 : Låst til en applikationsspecifik reference.
  • 14 : I holdover efter tidligere at have været låst til en applikationsspecifik reference.
  • 52 og 58 : I holdover og uden for specifikationen.
  • 248 : Standard. Uret kører frit og er ikke sporbart til nogen reference.
  • 255 : Kun slave.
• Urnøjagtighed : Grandmasterens eget skøn over, hvor tæt den er på sin reference.
  • 0x20 : Inden for 25 ns.
  • 0x21 : Inden for 100 ns.
  • 0x22 : Inden for 250 ns.
  • 0x23 : Inden for 1 us.
  • 0x24 : Inden for 2,5 us.
  • 0x25 : Inden for 10 us.
  • 0x26 : Inden for 25 us.
  • 0x27 : Inden for 100 us.
  • 0x28 : Inden for 250 us.
  • 0x29 : Inden for 1 ms.
  • 0x2A : Inden for 2,5 ms.
  • 0x2B : Inden for 10 ms.
  • 0xFE : Ukendt.
• Offset Scaled Log Variance : Et mål for stabiliteten af grandmasterens ur. Værdien 0xFFFF betyder, at grandmasteren ikke beregner den.
• Tidskilde : Den type reference, som grandmasteren anvender.
  • 0x10 : Atomur.
  • 0x20 : GPS eller andet GNSS.
  • 0x30 : Terrestrisk radio.
  • 0x40 : PTP.
  • 0x50 : NTP.
  • 0x60 : Manuelt indstillet.
  • 0x90 : Andet.
  • 0xA0 : Intern oscillator.

Annoncerede tidsegenskaber:

• Aktuel UTC-forskydning : Det antal sekunder, som TAI er forud for UTC. Det er 37 sekunder på skrivende tidspunkt.
• UTC-forskydning gyldig : Om grandmasteren erklærer, at den UTC-forskydning, den annoncerer, er korrekt.
• PTP-tidsskala : Om grandmasteren distribuerer PTP-tidsskalaen, altså TAI, frem for en vilkårlig lokal tidsskala.
• Tid sporbar : Om den distribuerede tid er sporbar til en primær reference.
• Frekvens sporbar : Om den distribuerede frekvens er sporbar til en primær reference.
• Skudsekund forestående : Om der er annonceret et skudsekund ved udgangen af det aktuelle døgn, og i hvilken retning. Døgnets sidste minut vil da have enten 61 eller 59 sekunder.

Meddelelsestiming:

• Announce-interval : Det målte interval mellem Announce-meddelelser, vist ved siden af det interval, grandmasteren annoncerer. Standardværdien er 2 sekunder.
• Sync-interval : Det målte interval mellem Sync-meddelelser, vist ved siden af det interval, grandmasteren annoncerer. Standardværdien er 1 sekund.
• Forsinkelsesmekanisme : Om grandmasteren arbejder i ét trin eller to trin, og om stiforsinkelsen måles ende til ende eller peer til peer.
  • Ét trin : Sync-meddelelsen bærer sit eget afsendelsestidsstempel.
  • To trin : Afsendelsestidsstemplet følger i en separat Follow_Up-meddelelse.
  • E2E : Stiforsinkelsen måles til grandmasteren ved hjælp af Delay_Req og Delay_Resp.
  • P2P : Stiforsinkelsen måles forbindelse for forbindelse ved hjælp af Pdelay_Req og Pdelay_Resp.
• Modtagne meddelelser : En løbende optælling af hver meddelelsestype, der modtages under testen, som vil afsløre eventuelle huller eller tab i tidsudvekslingen.

Måling på klientsiden:

• PTP-tid (TAI) : Den tid, der er hentet fra grandmasteren, på PTP-tidsskalaen.
• PTP-tid som UTC : Den samme tid omregnet til UTC ved hjælp af den annoncerede UTC-forskydning.
• Målt TAI - UTC : Forskydningen mellem de to tidsskalaer, som den faktisk måles, med afvigelsen fra den annoncerede værdi. Dette afslører en grandmaster, der annoncerer en forkert UTC-forskydning.
• Gennemsnitlig stiforsinkelse : Den gennemsnitlige envejs netværksforsinkelse mellem grandmasteren og klienten, beregnet ud fra Sync- og Delay_Resp-udvekslingen.
• Forskydning fra master : Det lokale urs forskydning i forhold til grandmasteren, fratrukket den gennemsnitlige stiforsinkelse.
• SNTP-krydstjek : En uafhængig SNTP-måling af den samme vært, og hvor tæt den stemmer overens med PTP-resultatet. En stor uoverensstemmelse peger på et problem med grandmasteren snarere end med netværket.
